Универсал ТБС-160
Общие сведения
Конвекторы изготовлены в соответствии с ГОСТ 20849-94, имеют кожух шириной 156 мм
Конвекторы предназначены для систем водяного отопления жилых, общественных и производственных зданий с температурой теплоносителя до 150°С и избыточным рабочим давлением до 1,0 МПа (10 кгс/см2).
Конвекторы выпускаются трех модификаций: концевые, проходные и с терморегулятором, без резьбы и с резьбой G3/4, для присоединения к системе отопления.
Конвектор разработан с учетом всех современных требований, предъявляемых к отопительным приборам. Напольный конвектор модельного ряда напольный «Универсал ТБС-160» - отопительный прибор с трубчато-пластинчатым нагревательным элементом и съемным стальным травмобезопасным кожухом.
Основные технические характеристики
|
Обозначение
конвектора
|
Номи нальный
тепловой поток Q,
кВт
|
Размеры, мм
|
Масса справочная,
кг
|
|
Длина
элемента по
ореб рению
L1
|
Длина кожуха L
|
Общая длина LO
|
Шаг
пластин
ореб рения
|
Рас стояние
между
кроншт.,
L4
|
Кон цевой
|
Прохо дной
|
С терморегу лятором
|
|
Концевой и с термо регул.
|
Прохо дной
|
Кон цевой и с термо рег.
|
Прохо дной
|
|
КСК-20-0,650
|
0,650
|
396
|
601
|
601
|
718
|
768
|
6
|
324
|
10,9
|
11,2
|
11,3
|
|
КСК-20-0,887
|
0,887
|
492
|
697
|
697
|
814
|
864
|
6
|
420
|
12,9
|
13,2
|
14,3
|
|
КСК-20-1,140
|
1,140
|
594
|
793
|
745
|
910
|
912
|
6
|
516
|
15,3
|
17,3
|
16,0
|
|
КСК-20-1,242
|
1,242
|
642
|
841
|
793
|
958
|
960
|
6
|
564
|
17,6
|
18,5
|
18,3
|
|
КСК-20-1,344
|
1,344
|
690
|
889
|
841
|
1006
|
1008
|
6
|
612
|
18,9
|
19,9
|
19,6
|
|
КСК-20-1,446
|
1,446
|
738
|
937
|
889
|
1024
|
1056
|
6
|
660
|
20,0
|
20,9
|
20,7
|
|
КСК-20-1,548
|
1,548
|
786
|
985
|
937
|
1102
|
1104
|
6
|
708
|
21,0
|
21,8
|
21,7
|
|
КСК-20-1,650
|
1,650
|
834
|
1033
|
985
|
1150
|
1152
|
6
|
756
|
22,0
|
22,8
|
22,7
|
|
КСК-20-1,763
|
1,763
|
882
|
1081
|
1033
|
1198
|
1200
|
6
|
804
|
22,9
|
23,7
|
23,6
|
|
КСК-20-1,875
|
1,875
|
930
|
1129
|
1081
|
1246
|
1248
|
6
|
852
|
23,9
|
24,7
|
24,6
|
|
КСК-20-1,988
|
1,988
|
978
|
1177
|
1129
|
1294
|
1296
|
6
|
900
|
25,0
|
25,6
|
25,6
|
|
КСК-20-2,100
|
2,100
|
1026
|
1225
|
1177
|
1342
|
1344
|
6
|
948
|
26,0
|
26,8
|
26,7
|
|
КСК-20-2,213
|
2,213
|
1074
|
1273
|
1225
|
1390
|
1392
|
6
|
996
|
26,9
|
27,7
|
27,7
|
|
КСК-20-2,325
|
2,325
|
1122
|
1321
|
1273
|
1438
|
1440
|
6
|
1044
|
27,9
|
28,7
|
28,7
|
|
КСК-20-2,438
|
2,438
|
1170
|
1369
|
1321
|
1486
|
1488
|
6
|
1092
|
29,0
|
29,8
|
29,6
|
|
КСК-20-2,550
|
2,550
|
1218
|
1417
|
1369
|
1534
|
1536
|
6
|
1140
|
30,0
|
30,7
|
30,6
|
|
КСК-20-2,650
|
2,650
|
1266
|
1465
|
1417
|
1582
|
1584
|
6
|
1188
|
30,9
|
31,8
|
31,6
|
Обозначение конвектора при заказе: конвектор напольный «Универсал ТБС-160» КПНК-20-0,85-К (Т или П),
ГОСТ 20849-94. Прописная буква, стоящая в обозначении после величины теплового потока определяет тип конвектора: К - концевой; П - проходной, Т - с терморегулятором.
Состав изделия и комплектность поставки

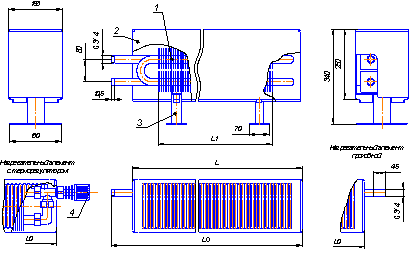

Конвектор состоит из следующих основных элементов:
1 - нагревательный элемент;
2 - кожух;
3 - стойки;
4 - терморегулятор.
|
